Ящик для зимней рыбалки из морозильной камеры холодильника своими руками?

Рыболовный ящик возможно сделать своими руками из корпуса уже неработающей морозильной камеры. Подобное решение является достаточно простым с точки зрения изготовления и экономным – с позиции вложения денежных средств. Такой девайс позволяет воплотить сразу несколько целей – в рыболовный ящик сделанный из морозильной камеры возможно уложить и снасти, и использовать его в качестве сиденья во время зимней рыбалки, не тратиться на дорогостоящие фабричные изделия.

Холодильник для рыбалки своими руками

Вне зависимости от того, какого размера и формы будет портативный короб-холодильник, основным материалом для его изготовления служит жесткий теплоизоляционный материал. В данном случае техноплекс, применяемый для утепления внешних стен зданий. Внутри в качестве дополнительной изоляции используется вспененный пеноизол.

• лист техноплекса толщиной 30 мм;
• самоклеющаяся отражающая теплоизоляция «Порилекс»;
• фольгированная пленка для теплых полов самоклеящаяся;
• отражающий металлизированный скотч;
• клей «Титан» (аквагерметик для аквариумов);
• саморезы по дереву с широким шагом;
• отвертка четырехгранная;
• строительный нож;
• металлические мебельные уголки на 2 самореза для укрепления дна.

Совет. При изготовлении холодильника для рыбалки можно использовать пеноплекс. Преимущество этого материала относительно техноплекса заключается в ровных краях, которые в процессе работы не нужно дополнительно зашлифовывать.

Для поддержания в термобоксе нужной температуры используют гелевые аккумуляторы холода либо обычные, предварительно замороженные пластиковые бутылки с водой (напитками).

Количество материалов, используемых при изготовлении такого переносного холодильника, намеренно не указано, так как параметры короба, его величину и вместимость выбрать можно самостоятельно. Все зависит от личных предпочтений и потенциально поставленных задач. Принцип изготовления конструкции холодильника от этого не меняется.

Как делают холодильник для рыбалки своими руками (пошагово):

• Из листа техноплекса вырезают 6 прямоугольников для днища, боковых и торцевых сторон, крышки будущего холодильника;
• На всех подготовленных к сборке деталях по периметру формируют зазор для крепления, отступая от краев и по высоте по 15 мм;
• Собирают и склеивают по очереди все боковые и торцевые стороны короба;
• Плотно приклеивают дно конструкции. Оставляют на 2-3 часа, чтобы схватился клей;
• Скрепляют все части термобокса саморезами – по 3-6 шт. по высоте, по 4-8 шт. на дно в зависимости от размеров бокса. Прикручивают отверткой с боковых сторон;
• На нижнюю часть ставят уголки – по 2-4 шт. на боковые стороны. Прикручивают плотно;
• Из «Порилекса» вырезают 2 одинаковых прямоугольника, по размеру совпадающих с внутренней площадью дна и крышки холодильника;
• Снимают защитную пленку с клеящейся стороны и плотно фиксируют на соответствующих деталях;
• Для изоляции внутренних стенок термобокса от рулона «Порилекса» отрезают ленту, совпадающую по высоте с высотой короба. Приклеивают по периметру. Излишек изоляции аккуратно отрезают ножом.
• Походный холодильник своими руками практически готов к эксплуатации. Осталось только обшить все его внешние поверхности, включая крышку и днище, теплоизоляционной пленкой для теплых полов. Для надежности в качестве дополнительной защиты термобокса от механических повреждений поверх термоизоляционного материала короб обклеивают плотным фольгированным скотчем.

Перед поездкой на рыбалку на дно самодельного холодильника укладывают аккумуляторы холода либо замороженные предварительно 1,5 баклаги с водой. Чтобы термобокс оставался чистым и не пропитывался неприятными запахами, рекомендуется складывать свежую рыбу в пакет из плотного полиэтилена. Можно также установить внутри подходящую по размеру емкость из пищевого пластика.

Совет. Если заполнить баклажки соленой водой, низкая температура в портативном холодильнике будет сохраняться дольше.

Термобокс готов к работе. Замораживать продукты он, конечно, не будет, но поддерживать внутри емкости в течение 2 суток достаточно низкую температуру вполне способен. По весу холодильник получается совсем нетяжелым, поэтому никаких сложностей при транспортировке не будет. Компактные размеры и устойчивость конструкции позволяют без проблем разместить термобокс в багажнике автомобиля и даже в большой хозяйственной сумке.

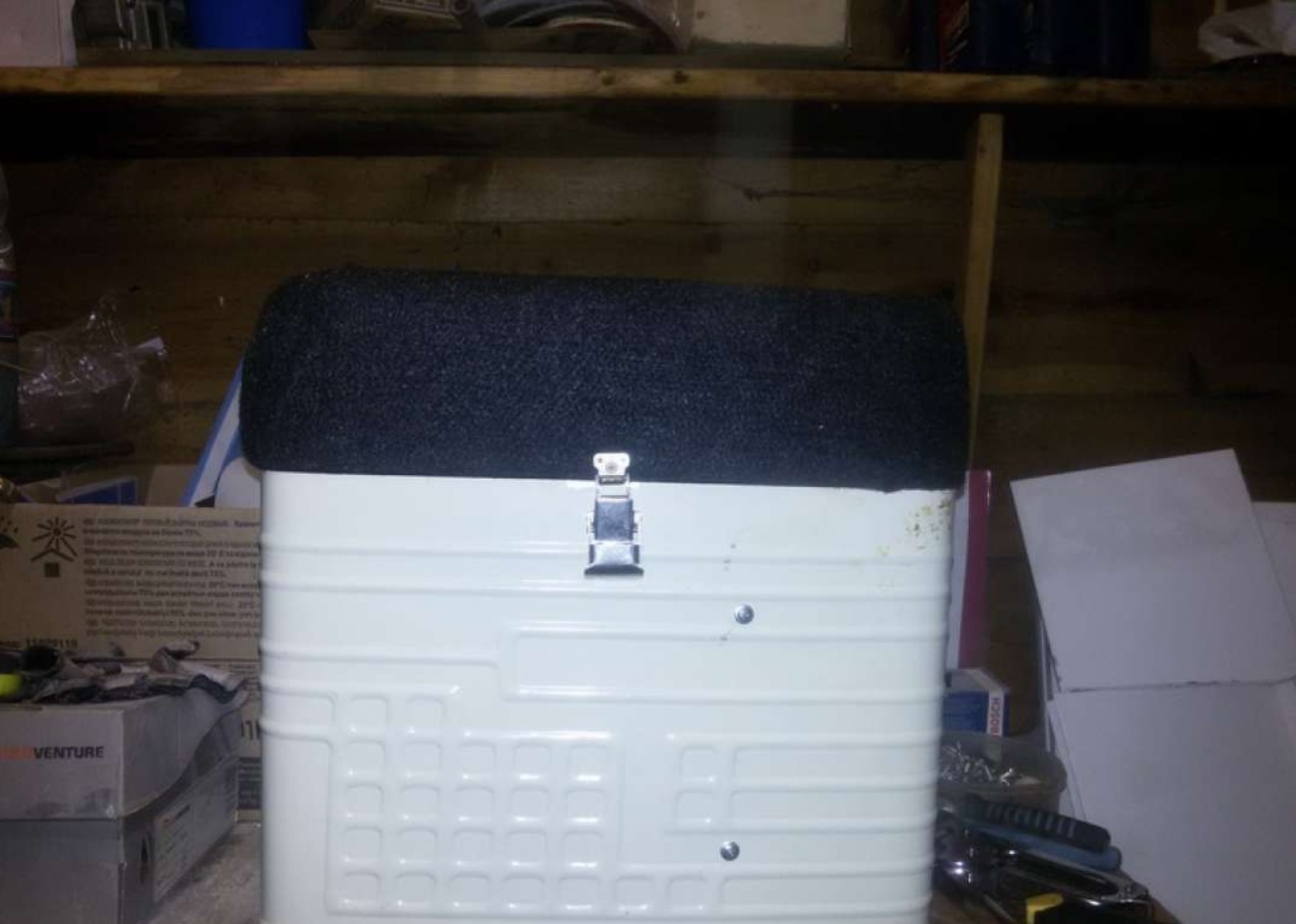

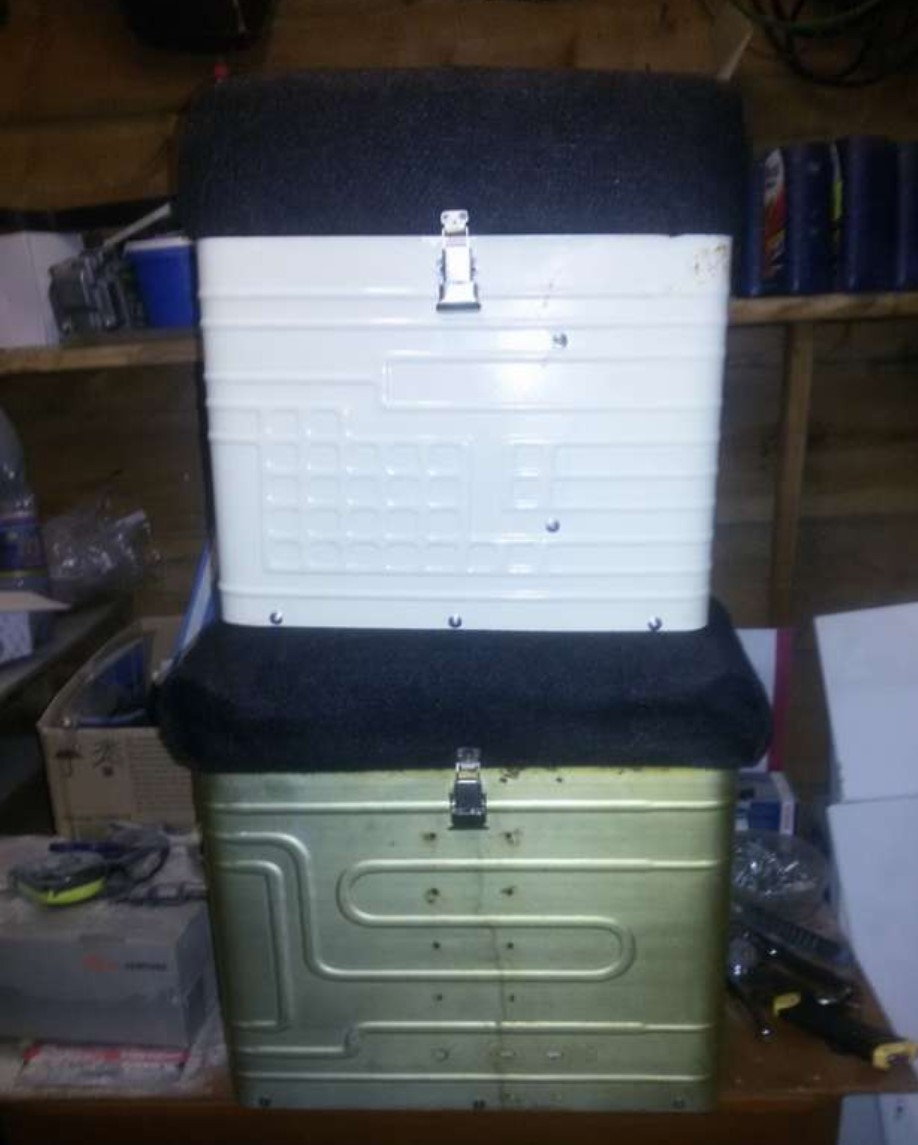

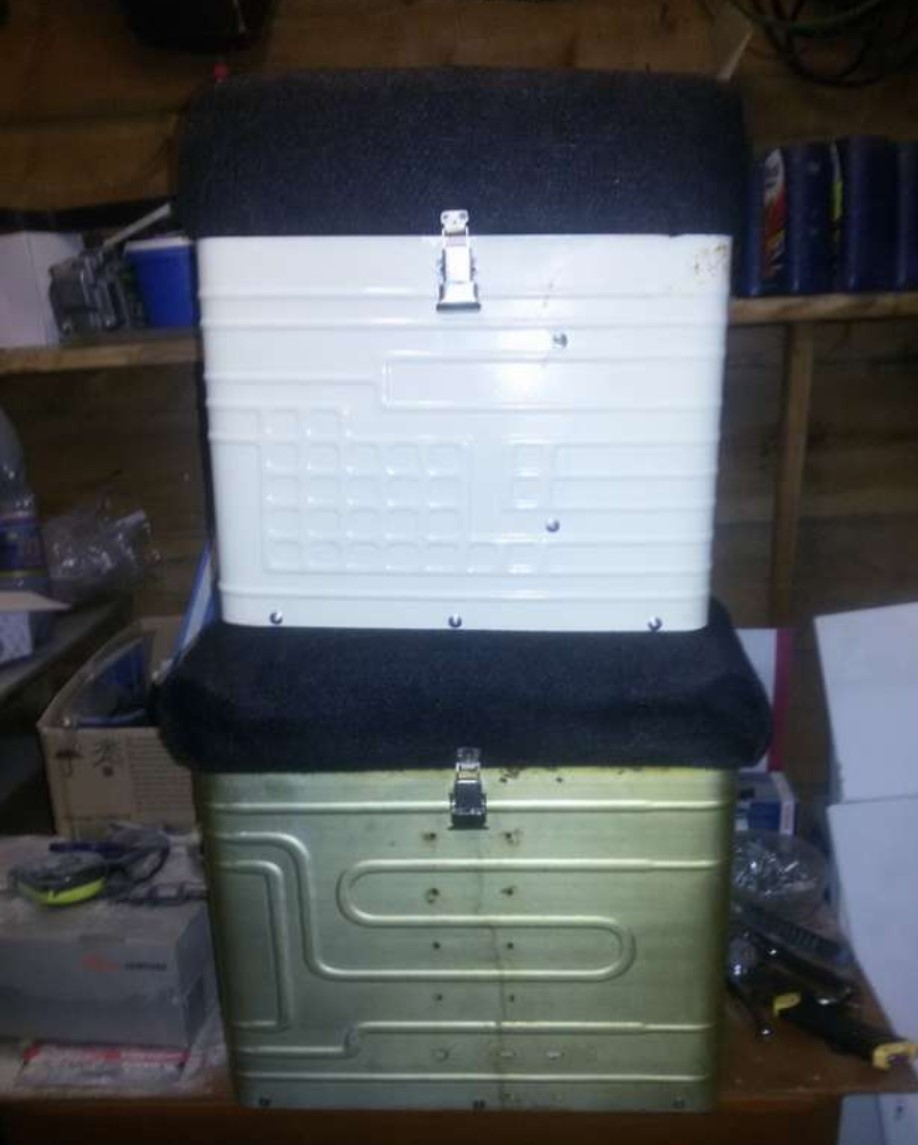

Рыбацкий ящик из холодильника

Раз уж увлёкся зимней рыбалкой, так стоит и экипироваться как положено. Самое первое, конечно, удильники, а потом следует ящик для зимней рыбалки. Прогуглив интернет на эту тему, пересмотрев сотни вариантов, это чудо я решил сделать своими руками. Процесс и результат представляю вашему вниманию.

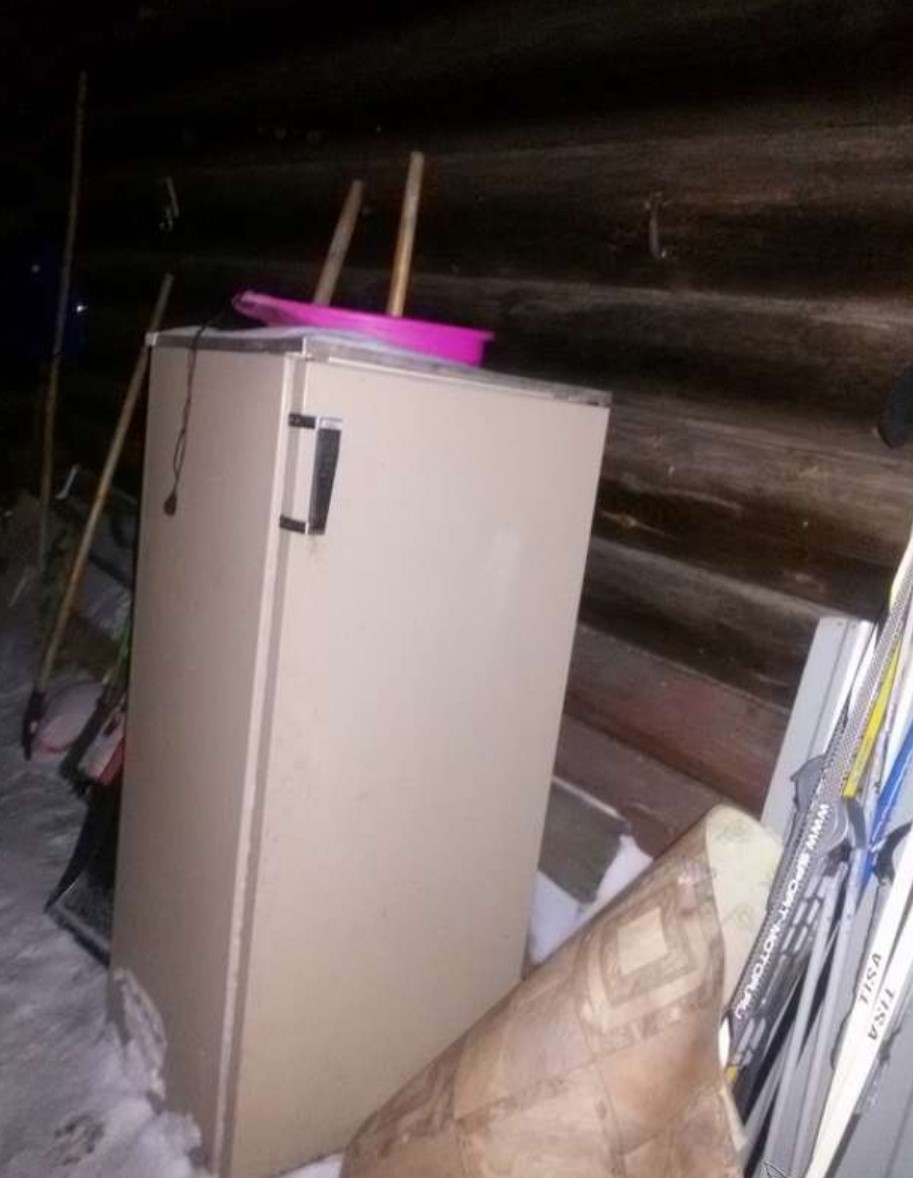

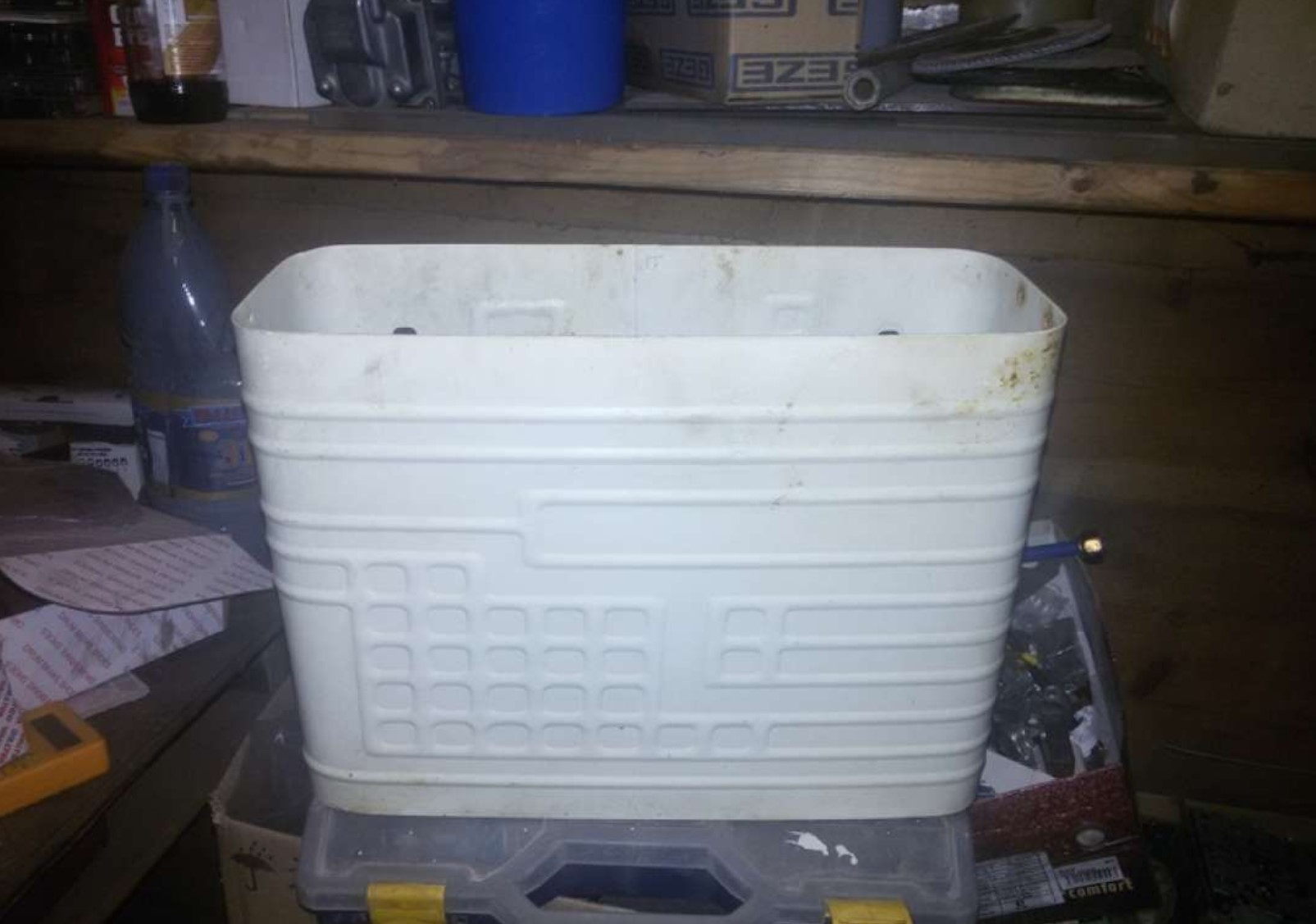

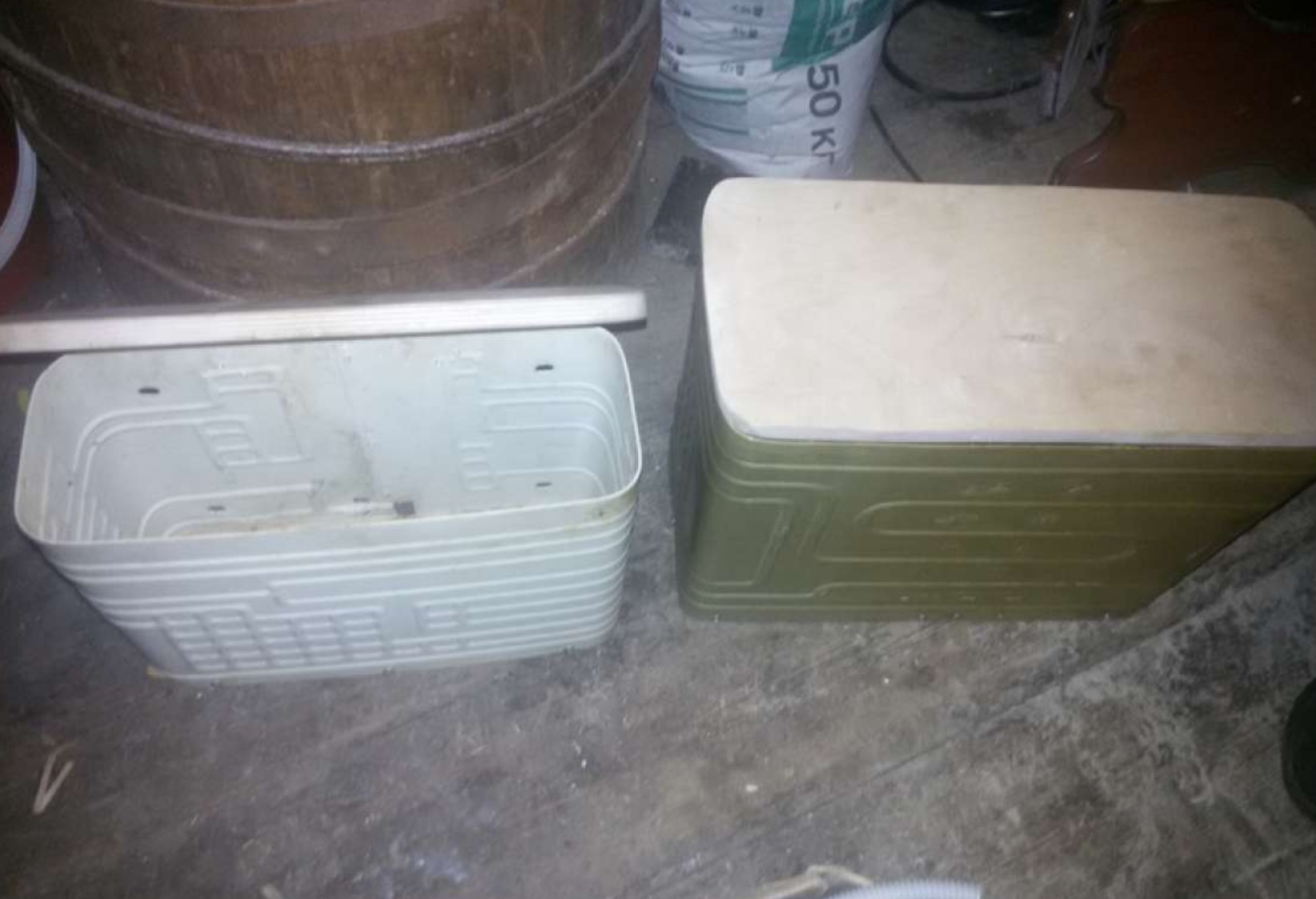

• Выбираем жертву советского холодильникостроения (у меня был выбор), вынимаем оттуда морозильную камеру — это будет основа нашего ящика.
• Дно ящика можно сделать из любого плохо лежащего под рукой материала: фанера, железо и т.д., и закрепляем в корпусе. Фанеру — саморезами, железку можно на клёпки.

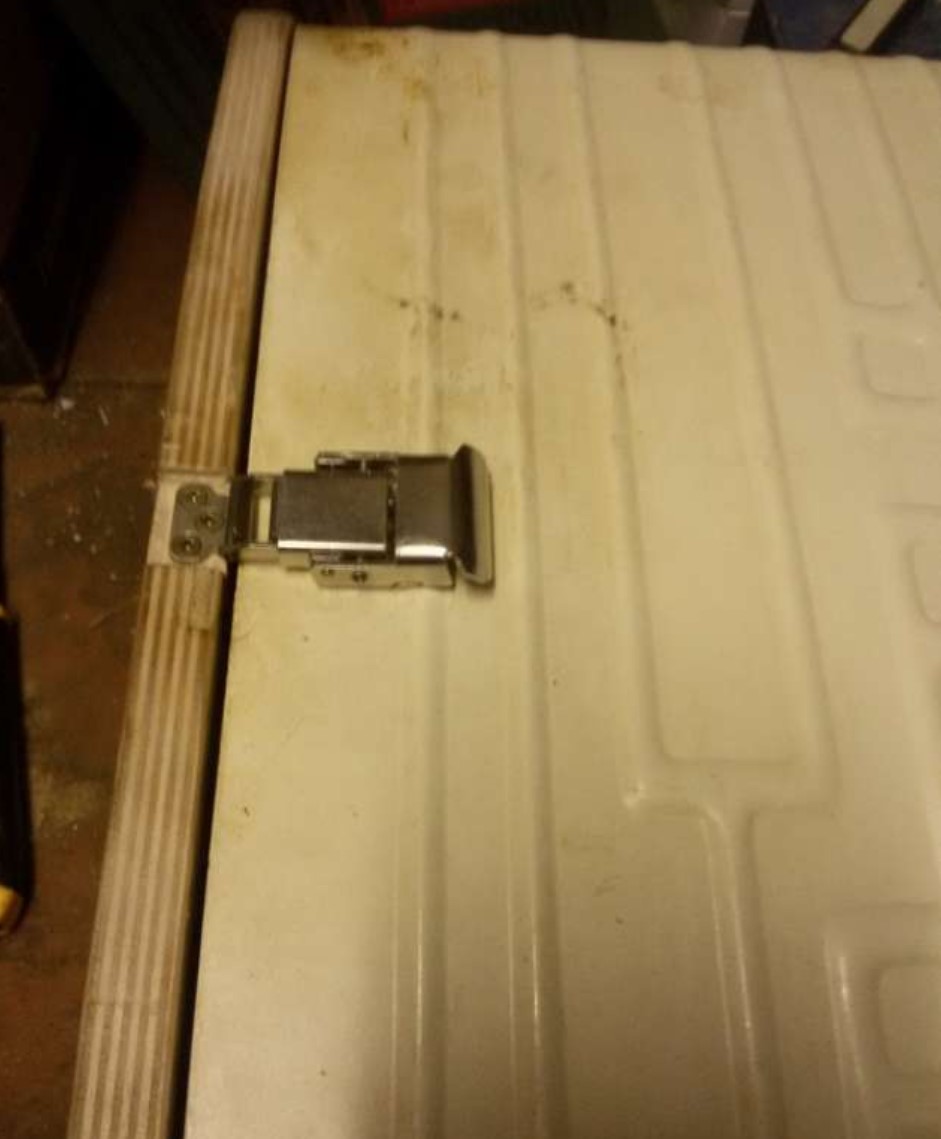

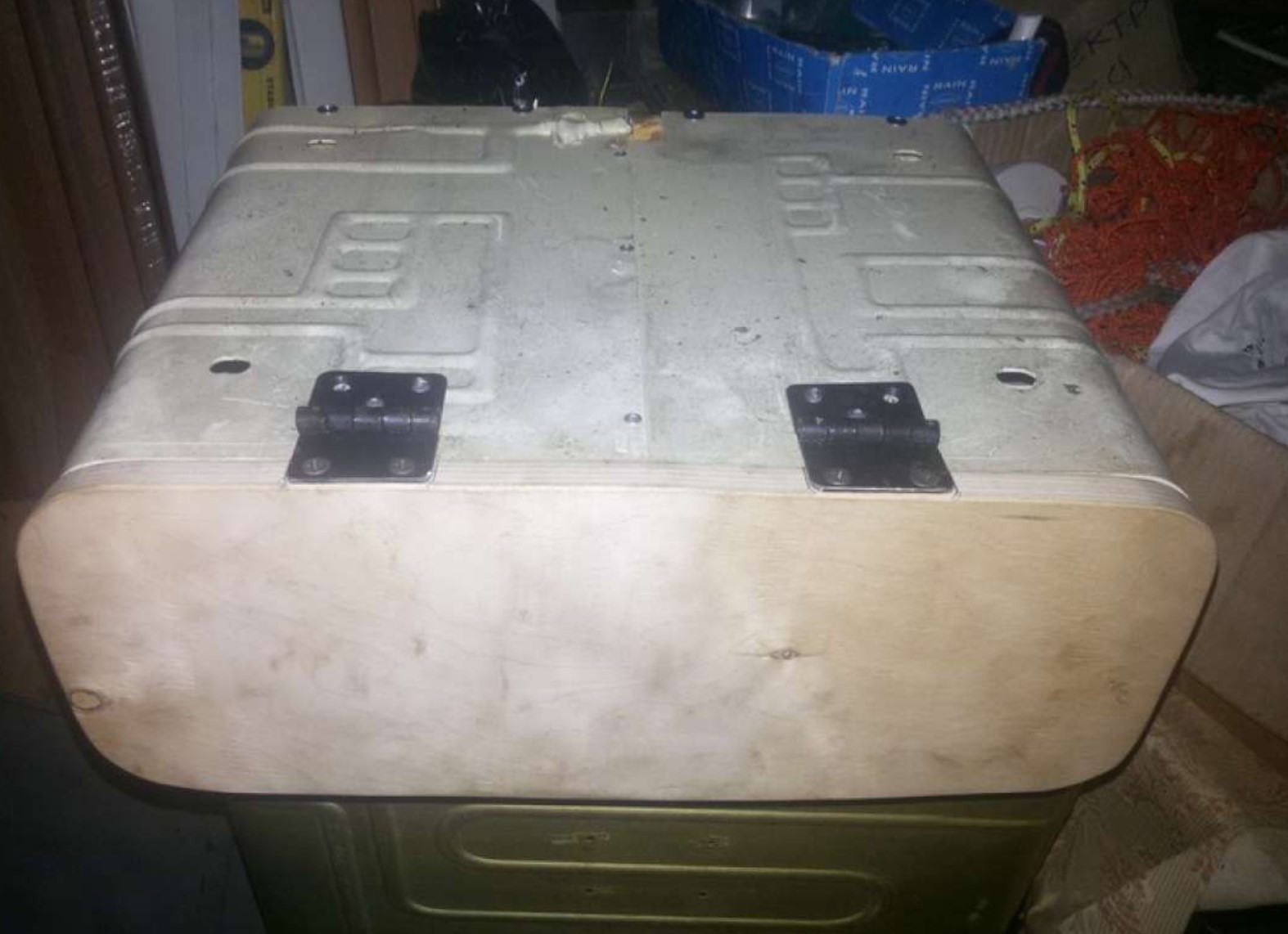

• Далее нужно сделать верхнюю открывающуюся часть из тех же материалов, что и дно. Прикручиваем шарниры, можно рояльные, можно оконные, в общем, те, которые попадутся под руку, можно и в сельмаг сбегать прикупить. А дальше начинается фантазия. Один ящик по высоте нормальный, а второй пониже, и туда не входит термос с горячим чаем, без которого на зимней рыбалке никак, а значит, нужно увеличить высоту. Для этого из той же фанеры сделал два промежуточных слоя с отверстием под крышку термоса и остальное пространство под бардачок. Крышку бардачка закрепил на мини-шарнир и прикрутил ручку – кольцо из старого дверного ключа, со стороны термоса просверлил дырку для засова, им послужил шестигранник Г-образный. Поверх крышки расположил несколько слоев пенки (поролона) и обтянул карпетом (автомобильная ткань для акустических полок, тоже лежала со времён царя Гороха), закрепил ткань при помощи мебельного степлера. Крепим крышку к основанию. Ящик почти готов.

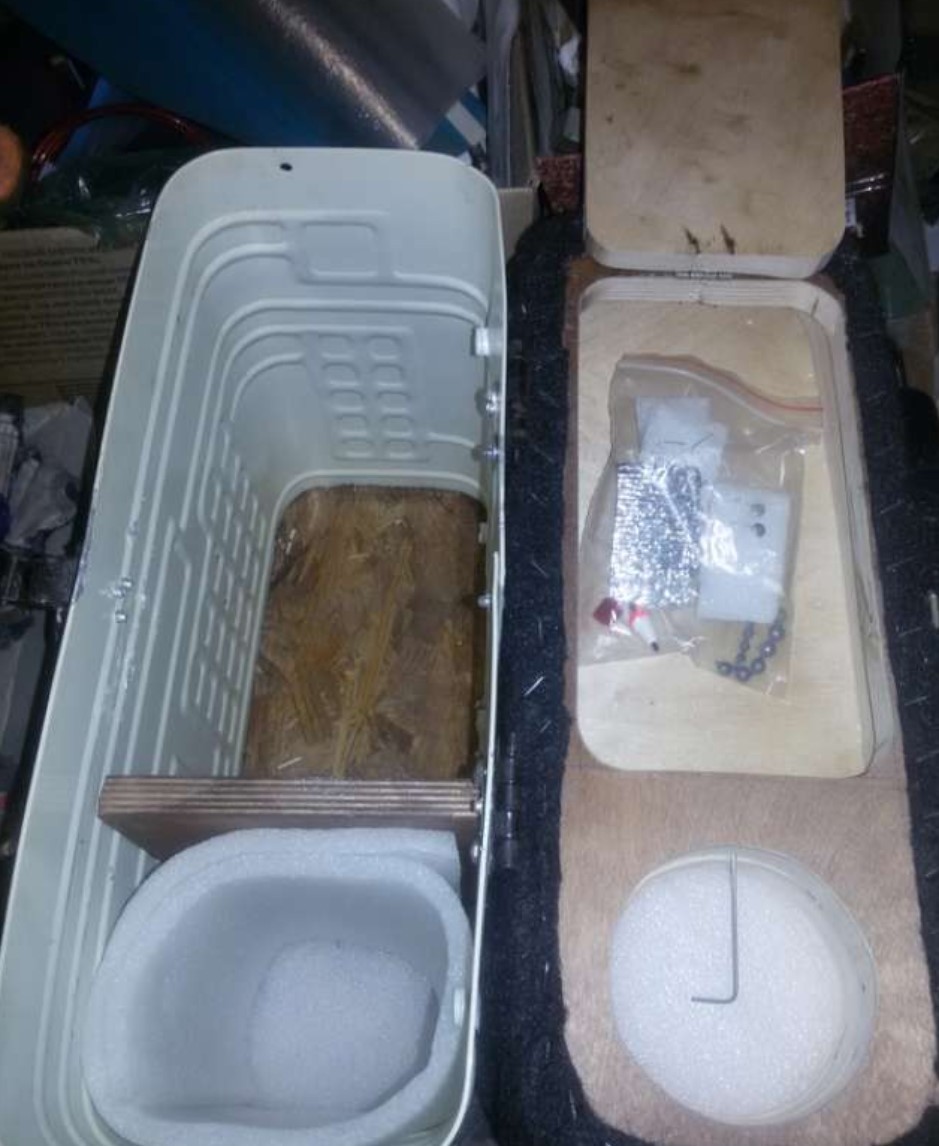

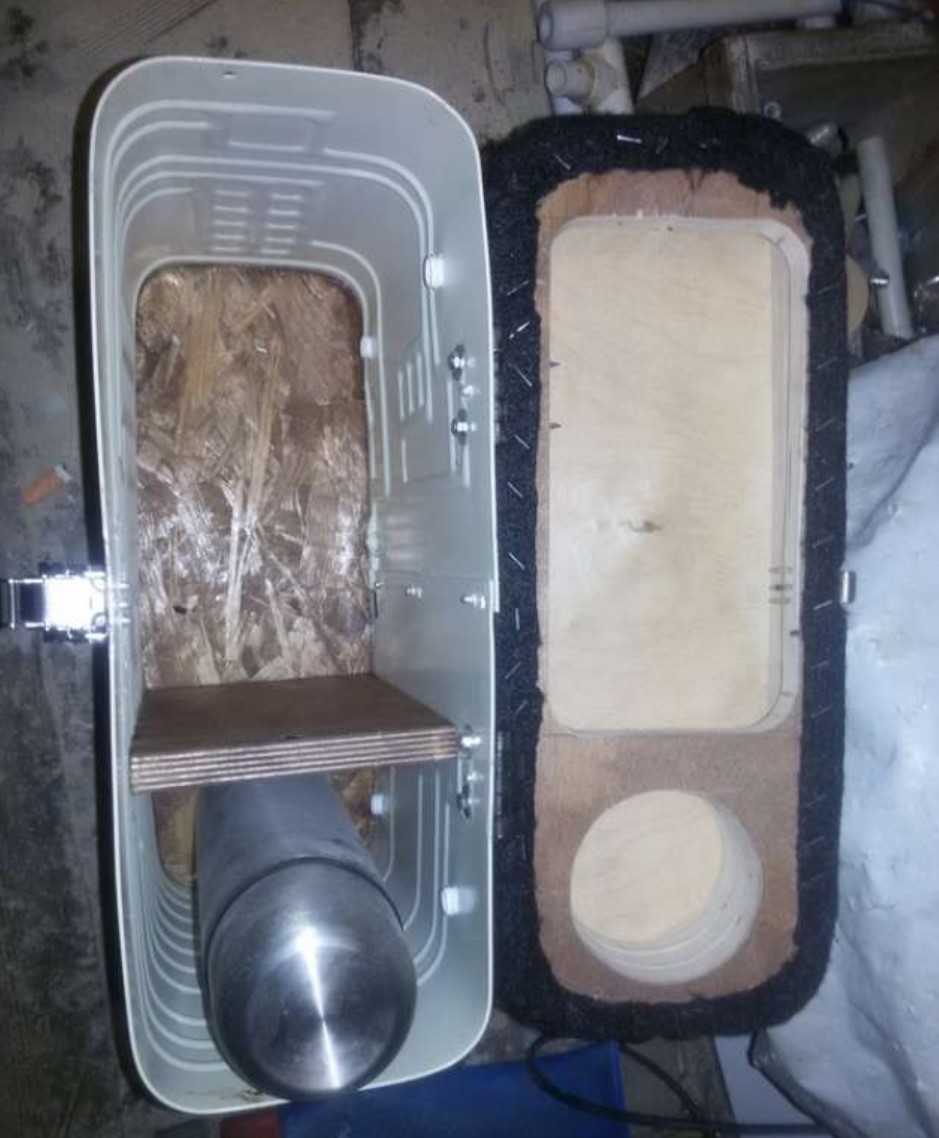

• Чтобы горячий чай и свежая рыба не перемешивались в ящике для зимней рыбалки, устанавливаем внутри поперёк ящика перегородку и вкладываем пенку для звукоизоляции термоса.
• Прикручиваем ремень для переноски, опять же из того, что было: две старых мебельных ручки в виде скобы и ремень от дорожной сумки с карабинами.

Чтобы деревянные материалы не разбухали, желательно их покрыть влагоотталкивающим составом или лаком. Все материалы использованы из имеющихся под рукой, бюджет ящика составил 0 рублей. Готово. Можно на лёд, на зимнюю рыбалку!

Ящик холодильник для рыбы из пенопласта

Всё началось вот с этого, брал 3 листа 3мм и один 2мм.

Раскроил, нижний 5ка, нашел на складе кусок.

Склеил.Получился коробан с крышкой.

Потом решил укрепить верх п образным профилем 30х25, купил в Леруа.

Потом думаю, а почему только верхние ребра укреплять, взял и укрепил всё по периметру уголком, на дно приклеил кусок пластика.

Ну на этом можно было успокоится, но нет как же без чехла то.

Ну и сшил чехол.Снаружи обмотал холодильник слоем фольгоизолона и засунул в чехол.

Попутно укрепил и крышку алюминиевым уголком 30х30.

Друзья приволокли какую то энергосберегающую краску, которая не пропускает холод, похожа на водоимульсионку, на водной основе, покрыл ей всё внутри, вроде держится.

Вчера приклепал петли к крышке, будут ещё и защелки до открытия сезона ещё 2 месяца.

Чертеж универсального ящика

Чтобы ускорить процесс изготовления и избежать возможных ошибок, рекомендуется изначально составить чертежи будущего ящика. Сделать это можно на простой тетрадной бумаге, или на компьютере при помощи графической программы — например, стандартного Paint.

Схема будущего ящика должна быть начерчена в масштабе. На ней следует изобразить модель в трех измерениях: сверху, спереди и с торцевой стороны. Чертеж должен отображать все основные размеры ящика — как внешние, так и внутренних отсеков. При составлении плана удастся предусмотреть все потенциальные проблемы и трудности, и заранее найти пути решения их.

Ящик для рыбалки из деревянных дощечек

Из дерева можно сделать прочный и долговечный рыбацкий ящик. Для этого из тонких брусков собирается прямоугольный каркас, который снаружи обшивается дощечками при помощи саморезов. Чтобы конструкция получилась как можно легче, следует выбирать хорошо просушенный пиломатериал. Отлично подойдут рейки-вагонки, стыкуемые друг с другом по принципу шип-паз. Для придания древесине влагостойких свойств, его внешнюю и внутреннюю поверхность лучше обработать водоотталкивающими составами — лаком или олифой. После этого его необходимо тщательно просушить в открытом виде, чтоб химический запах полностью испарился и не впитался пойманной рыбой.

Если у вас или у знакомых после ремонта завалялись обрезки ламината, то ими тоже можно обшить деревянный каркас. Такой ящик будет иметь по-настоящему эксклюзивный вид. Крышку снаружи для удобства сидения на зимнем морозе рекомендуется оббить поролоном, войлоком, а сверху обшить прочной тканью. Изготовление деревянного шарабана не вызовет сложностей у домашнего мастера средней руки, знакомого с азами плотницкого и столярного искусства.

Ящик для рыбалки из фанеры

Фанера — очень практичный и удобный материал для изготовления рыбацких шарабанов. Для этого нужно взять лист или обрезки подходящего размера толщиной 5-10 мм. Лучше, если это будет влагостойкая или ламинированная фанера. Далее лист раскраивается в соответствии с чертежом на заготовки нужного размера, которые скрепляют между собой. Для этого можно использовать все те же саморезы или столярный клей. Наружную часть крышки, как и у деревянного ящика, следует оббить теплым и мягким материалом для удобства многочасового сидения над лункой.

Ящик для рыбалки из листа дюралюминия

Из листов дюралюминия получаются шарабаны, не боящиеся влаги и не подверженные коррозии. Недостаток их — низкая жесткость, поэтому для изготовления дюралюминиевого шарабана предварительно потребуется собрать деревянный каркас. Затем болгаркой или ножницами по металлу вырезаются дюралевые элементы обшивки ящика, которыми он оббивается. Края нарезанных металлических заготовок бывают очень острыми. Поэтому во избежание порезов при эксплуатации ящика, торцы их следует скруглить напильником.

Ящик для рыбалки из канистры

Еще один быстрый и наименее трудоемкий вариант, это использовать под шарабан старую канистру подходящего объема. Верхняя часть срезается и вместо нее крепится крышка из фанеры или дощечек. Для изготовления ящика можно приспособить как пластиковые, так и жестяные канистры, например, из-под машинного масла. Минус подобного варианта — пластик очень хрупок на морозе и может расколоться от малейшего удара. А канистры из тонкой жести обладают малой жесткостью.

Корпус аккумуляторной батареи

Старую АКБ также переделать в рыбацкий ящик. Здесь, как в случае с морозильной камерой, потребуется небольшая доработка. Чтобы ящик получился достаточно вместительным, необходимо брать большой аккумулятор от грузовой техники. Из батареи потребуется осторожно слить остатки электролита, открутив крышки, после чего проветрить его от паров кислоты.

Далее болгаркой ровно срезается верхняя часть аккумулятора, удаляются свинцовые пластины, а внутренность хорошенько промывается содовым раствором. К получившемуся ящику приделывают лямки, крышку, удаляют при необходимости внутренние перегородки отсеков. В итоге получается достаточно прочный и компактный шарабан, вполне подходящий для зимнего лова окуней или плотвы.

Ящик для рыбалки из корпуса компьютера

Старый системный блок компьютера можно переделать в ящик для зимней рыбалки путем нехитрых манипуляций. Для этого понадобится:

• два старых системных блока;
• фанерный лист для крышки;
• поролон или войлок, ткань для сиденья;
• ремни для лямок.

Из основного блока удаляют все внутренности, а также снимают верхнюю панель. С запасного блока откручиваются боковые жестяные панели и из них вырезаются обшивки для торцов основного процессора. Обшивка сажается на заклепки или саморезы по металлу. Сверху приделывается фанерная крышка с сиденьем. Минус такой конструкции — недостаточная прочность каркаса, который может не выдержать веса крупного рыбака, и деформироваться под его весом. Поэтому шарабан из компьютера рекомендуется дополнительно усилить изнутри, вставив фанерную перегородку.

Ящик для рыбалки из трубы большого диаметра

Для рыболовного зимнего ящика можно приспособить кусок пластиковой трубы большого диаметра. Получится вместительный и легкий шарабан, который, правда, не очень удобен для сидения над лункой. Однако, в него могут свободно поместиться рыбачьи снасти, наживка и улов. Идеально для изготовления шарабана подойдет толстостенная труба из ПВХ или полиэтилена диаметром 300-400 мм.

От нее отрезают кусок нужной длины, нижнюю часть глушат фанерным дном, а к противоположному концу прикручивают круглую крышку. Получается ящик вертикальной конструкции наподобие тубуса, который удобно носить за спиной, как рюкзак. Другой вариант — горизонтальный, когда труба глушится с обоих торцов, а в центральной ее части прорезается отверстие для принадлежностей и улова. Носится такой шарабан сбоку, на одном плече.

Доработанный холодильник для рыбалки своими руками

Речь пойдет не о ящике, который рыболов зимой заодно использует как сиденье, а о холодильнике, что сегодня можно прикупить за разумные деньги практически в любом магазине товаров для дома, туризма и отдыха.

Нехитрым техническим приспособлением, которое скрасит «одиночество рыбака» на природе и добавит комфорта в любимом занятии на рыбалке, для меня стал доработанный своими руками в домашних условиях переносной автомобильный холодильник (см. фото 1 и 2). Мне удалось приобрести такой холодильник всего за пару тысяч рублей, и в июле я сделал уже краш-тест (тест на износ) доработанного холодильника своими руками в полевых условиях на рыбалке.

Как он может помочь на природе или на рыбалке? Очевидно, охлаждением всего, чего захотите, что поместится в объем холодильной камеры — 30 л; причем это охлаждение можно провести вдали от цивилизации и источников энергии — с помощью переносного аккумулятора.

Но сначала давайте рассмотрим принцип работы автохолодильника, чтобы стало ясно, как его дорабатывать. Принцип работы охлаждающей системы основан на применении технологии Пельтье (Peltier), вполне безопасной с химической и электрической точек зрения и не использующей хлорфторсодержащих веществ и охлаждающих жидкостей.

Что мы знаем о системе Пельтье? В основе работы элемента Пельтье лежит эффект, открытый французским часовщиком Жаном Пельтье. В 1834 г. он в процессе эксперимента обнаружил, что при протекании постоянного электрического тока в цепи, состоящей из разнородных проводников, в местах контактов (спаях) проводников поглощается или выделяется, в зависимости от направления тока, тепло. Количество тепла пропорционально току, проходящему через контакт проводников.

Почти такой же принцип охлаждения действует в автохолодильниках и водных диспенсерах (кулерах): на плоский элемент Пельтье в соответствии с полярностью подается напряжение питания 12–14 В. В кулере, так же как и в автомобильном холодильнике имеется твердотельный нагревательный элемент плоской формы, установленный на радиатор охлаждения площадью 20 см?. К радиатору прикреплен вентилятор для дополнительного охлаждения (см. фото 3). Как видно из фото 3, в конструкции установлен вентилятор модели RDH9025S-APF; диаметр лопастей 12,5 см, ток потребления 0,35 А, номинальное напряжение 12 В (работоспособен в диапазоне 9–24 В)

Вентилятор и элемент Пельтье (см. фото 4) подключаются соответствующими разъемами к электронной плате управления. Сечение соединительных проводов к нагревательному элементу не менее 2 мм сделано для того, чтобы минимизировать потери (падение напряжения) в проводах от источника питания. С одной стороны, элемент Пельтье нагревается (за счет приложенного напряжения), а с другой — своей поверхности отдает холод.

На практике нагревательный элемент и вентилятор могут работать по нескольку часов подряд (особенно летом, когда окружающая температура +25 °C и более). Необходимо учитывать, как инерцию охлаждения температуры и ее естественное приближение к комнатной (несмотря на то что термокамера герметична, но все же не имеет двух стенок, как хороший термос), так и то, что при открывании крышки в резервуар поступит неохлажденный воздух, соответствующий окружающим условиям; поэтому общая температура в термокамере летом сразу повысится.

Инерционная зависимость в данном случае присуща всем устройствам аналогичного модельного ряда. В табл. 1 представлены «охлаждающие» характеристики автомобильного холодильника, протестированного мною. Некоторые модели автохолодильников снабжены встроенным электронным дисплеем (индуцирующим температуру внутри термокамеры) и автоматическим электронным устройством для сохранения (предохранения) аккумулятора. Однако эти многофункциональные автохолодильники будут стоить намного больше, чем приведенная мною (выше) реальная цена простейшего из их собратьев.

Делаем автомобильный холодильник автономным

Для этого его всего лишь нужно дополнить соответствующим аккумулятором. Потребляемая мощность автохолодильника рассчитывается по формуле (приложенное напряжение х потребляемый ток), 12 В х 0,35 А=4,2 Вт. Исходя из этого расчета, подбирался аккумулятор AGM VRLA CT1207 (см. фото 5) c номинальным напряжением 12 В и энергоемкостью 7 А/ч. Это многоцелевая аккумуляторная батарея (далее — АКБ), залитая электролитом с возможностью долива дистиллированной воды в аккумуляторные банки, рассчитана на активный срок службы до 5 лет. Ее вес в состоянии готовности (залитая АКБ) 1,6 кг.

Рекомендованная батарея (или ее аналог по электрическим характеристикам) полностью заряжается от генератора автомобиля (при условии работающего двигателя) за 4–5 часов (зависит от ее новизны и степени разряженности). То есть, если вы отправляетесь на рыбалку в автомобиле, просто с помощью проводов подключите разъем автохолодильника на зарядку, не включая вентилятор автохолодильника (чтобы зарядка пошла лучше). Закрепляем АКБ любым удобным способом (я закрепил АКБ к корпусу холодильника с помощью металлической скобы и двух саморезов, но можно применить и обычный скотч). Электрическое питание холодильника осуществляется «штатным» способом — с помощью разъема для прикуривателя автомобиля и адаптера для сети 220 В.

Кстати, второй вариант «зарядки» автономного аккумулятора усовершенствованного холодильника для рыбалки предпочтительнее: от любого зарядного устройства в домашних условиях зарядите отдельно АКБ или АКБ, уже подключенную к холодильнику, и затем берите его на рыбалку. Время зарядки от напряжения осветительной сети 220 В (через адаптер постоянного тока) того же аккумулятора в домашних условиях у меня заняло 5 часов.

Плюсы доработанного холодильника для рыбалки

С учетом небольшой цены холодильника и несложной его доработки (чтобы оно служило рыбаку в автономном режиме) на сегодняшний день разумной альтернативы такому устройству нет. Ведь даже после выключения питания холодильной камеры ее содержимое сохранит заморозку (останется холодным) еще в течение длительного времени (согласно моим тестам, если не открывать крышку, то накопленная отрицательная температура до 0 °С может сохраняться 12 часов и более).

Что можно хранить? Наживку, рыбу, раков (в том числе в живом виде — для этого заполнить термокамеру водой в разумных пределах), лекарства, снег, лед и много чего другого. Шум вращения вентилятора холодильника невелик, что также подтверждается специальным тестом. «Шумовой тест» проведен мной с помощью специального профессионального шумомера DVM401, который при непосредственном приближении датчикамикрофона к работающему вентилятору холодильника показал уровень 71,2 дБ (см. фото 6). Для сравнения: примерно такой же звук издает вентилятор моего ноутбука, если этот шум зафиксировать тем же прибором в непосредственной близости от источника шума. Таким образом, для рыбалки и туризма это устройство можно считать вполне приемлемым.

Простой ящик термос своими руками

Ну вот настал час ехать на рыбалку и надо было то в чем рыба не испортится. Хотел давно такой но как то дороговато за 2 тыс + выходят, решил сделаю сам. И так пошел в Бауцентр взял ящик пластиковый на 25 литров (549 руб.) Поехал в местный строительный магазин купил подложку с фольгой 10мм. (100р/м) взял 3метра с запасом чтоб было ( а так ушло 1,5м) .И клей Момент 2шт больших тюбика (109р/шт) . Проклеил с двух сторон. Швы внутри ящика промазал прозрачным силиконовым герметикам. Ну в общем, что получилось смотрите ниже, после рыбалки отпишусь как он холод держит. Итого: 1067руб. Остаток 1,5 метра подложки + клей больше половины тюбика.

Готовый термо-ящик.

Подложка 10мм.

Крышка.

Сохнет клей.

Ремень для переноски и обивка

Для крепления ремня нужно изготовить из дюралевого прутка и пластины надежные петли. Из проволоки следует выгнуть саму петлю и зажать в сложенной в 2 слоя пластине. Саму пластину нужно прикрепить на болт к корпусу – расчет делать так, чтобы место фиксации ремня было поворотным. Когда отверстия уже подготовлены, можно приступить к выполнению обивки:

1. Отрез дерматина или другого выбранного материала нужно завернуть вокруг стенок морозильной камеры с запасом 2 см на шов и по 2 см с верхней и нижней стороны. В таком положении следует отметить место плотного стыка.
2. По отмеченной позиции необходимо сделать строчный шов плотной нитью – лучше, если это будет капрон или лавсан. Если прострочить через оверлок, то соединение будет намного прочнее.
3. Полученный бездонный мешок должен с незначительным натягом садиться на корпус морозильной камеры. Перед тем, как его одеть поверхность ящика промазывают влагоустойчивым клеем.
4. Когда обивка уже натянута на корпус, верхние и нижние края материала нужно промазать клеевым составом, загнуть на внутреннюю сторону (подрезав, где требуется) и зафиксировать скрепками или прищепками.

Когда клей полностью высохнет можно приступать к окончательной сборке конструкции – установка дна, разделительных перегородок, сиденья и ременных петель. Дно ящика после сборки по внутренней и внешней стороне в области швов следует дополнительно промазать герметиком. Место, отведенное под термос можно дополнительно уплотнить, чтобы колба не болталась в своей ячейке.
